彩灯控制器电路图大全从汽车电子到LED控制器的实用电路解析

彩灯控制器广泛应用于节日装饰、广告招牌、汽车电子和智能照明等领域。它通过控制LED灯串的亮灭、闪烁、流动等效果，营造出丰富的视觉氛围。本文汇总了多款经典彩灯控制器电路图，涵盖汽车电子电路和通用LED控制器，并简要分析其工作原理与特点，供电子爱好者参考和制作。

一、汽车电子类彩灯控制器电路

1. 汽车刹车/转向灯闪烁控制器

该电路基于NE555定时器接成多谐振荡器，输出方波驱动大功率三极管（如TIP122）或MOSFET，控制汽车LED灯串的闪烁。电路工作电压为12V，通过调节电位器可改变闪烁频率（通常1-2Hz）。适用于汽车转向灯、刹车灯或尾灯装饰。

2. 汽车呼吸灯控制器

采用运放或专用LED驱动芯片（如PT4115）实现PWM调光，使汽车内饰灯或日行灯呈现缓慢亮灭的呼吸效果。电路含RC振荡和积分电路，将方波转换为三角波，再驱动LED恒流源。

3. 车载音乐节奏灯控制器

通过音频输入（如车载音响信号）经三极管放大和滤波，提取低频节拍，再触发CD4017十进制计数器依次点亮多路LED。电路简单，成本低，适合汽车氛围灯改装。

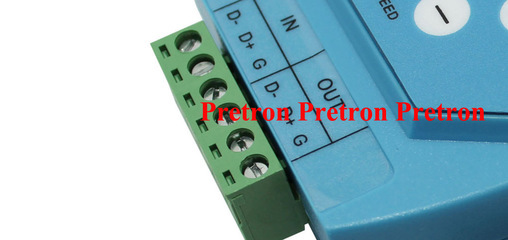

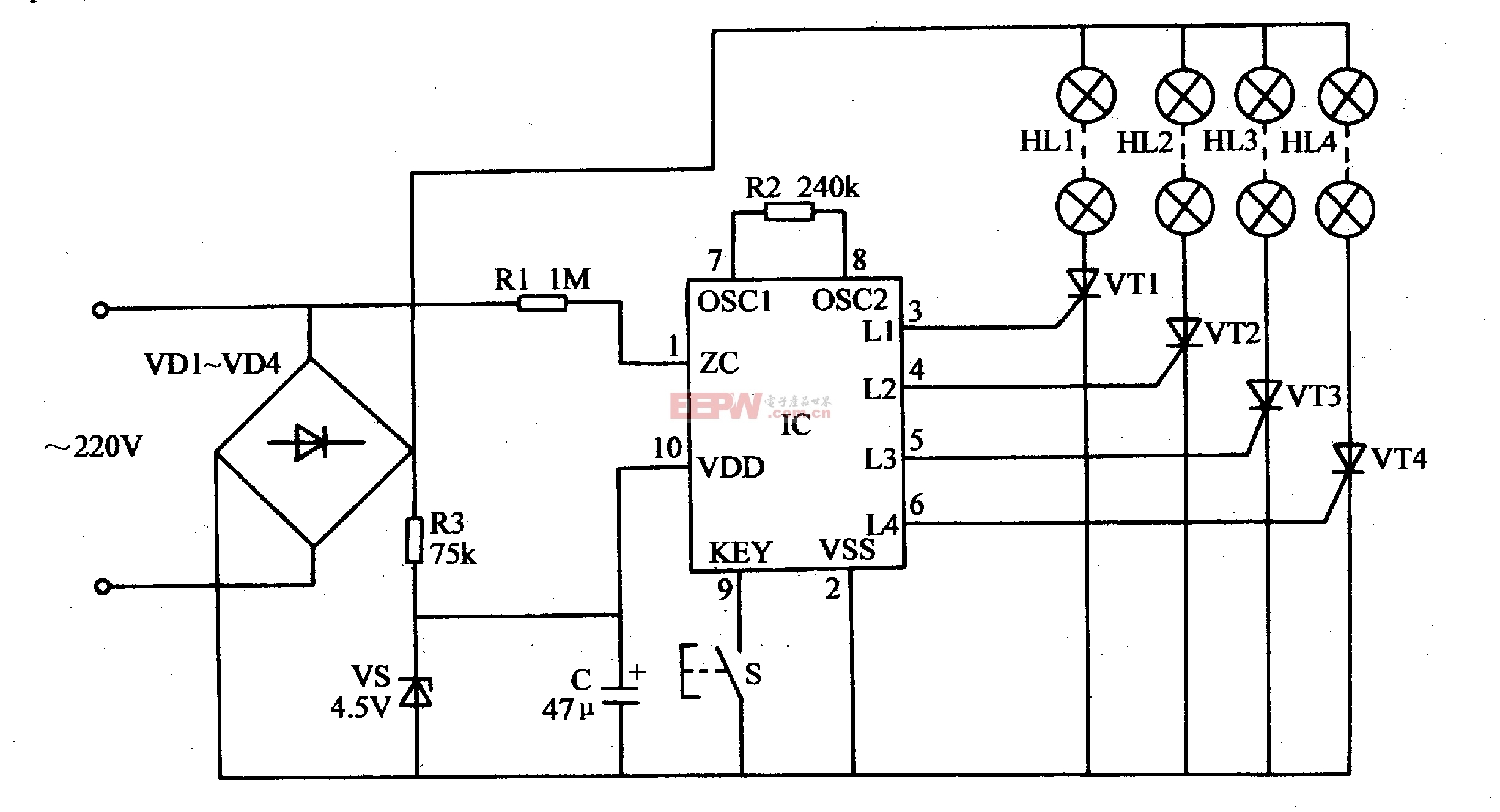

二、通用LED彩灯控制器电路

1. 基于CD4017的流水灯控制器

这是最经典的彩灯控制器电路之一。CD4017十进制计数器/脉冲分配器在NE555时钟脉冲驱动下，依次输出高电平，通过限流电阻驱动10路LED逐渐点亮，形成流水效果。可通过改变时钟频率调节流动速度。

2. 基于单片机（Arduino/STC）的RGB彩灯控制器

利用单片机输出PWM信号控制RGB三色LED的亮度混合，实现七彩渐变、跳变、呼吸等效果。电路含单片机最小系统、驱动电路（如ULN2003或MOSFET）和电源。可通过按键切换模式，编程灵活，适合DIY。

3. 声控彩灯控制器

由驻极体话筒采集声音，经LM358放大，再通过LM567音调解码或直接触发CD4017，使彩灯随音乐节奏闪烁。适合派对、舞台装饰。

4. 光控/定时彩灯控制器

结合光敏电阻和NE555，实现白天灭、晚上亮；或加入CD4060定时器，实现定时闪烁。常用于庭院灯、广告牌。

三、电路图示例（文字描述）

示例一：NE555+CD4017流水灯控制器
- 电源：5-12V DC
- 元件：NE555、CD4017、电阻10k×2、电容10μF、LED×10、限流电阻470Ω×10
- 连接：NE555接成自激多谐振荡器，输出接CD4017的CLK端（14脚），CD4017的Q0-Q9接LED负极，LED正极接VCC，MR（15脚）接地，CO（12脚）接CLK禁止端（13脚）实现循环。

示例二：TIP122汽车刹车灯闪烁器
- 电源：12V
- 元件：NE555、电阻1k、10k、电容47μF、TIP122、LED灯串
- 连接：NE555输出（3脚）经1k电阻接TIP122基极，TIP122集电极接LED灯串负极，灯串正极接12V，发射极接地。调节10k电位器改变频率。
