麦爵士智能灯光控制系统29 LED WiFi控制器（H808SB）详解

随着智能家居与商业照明场景的不断升级，灯光控制系统早已不再局限于简单的开关与调光。麦爵士（MADRIX）作为灯光控制领域的知名品牌，其智能灯光控制系统29（以下简称“系统29”）为用户提供了从专业演出到小型场景的完整解决方案。而在该系统中，LED WiFi控制器H808SB扮演着重要的无线桥接角色。本文将对H808SB进行全面解读，帮助您理解它的功能、使用方法及常见注意事项。

一、H808SB是什么？

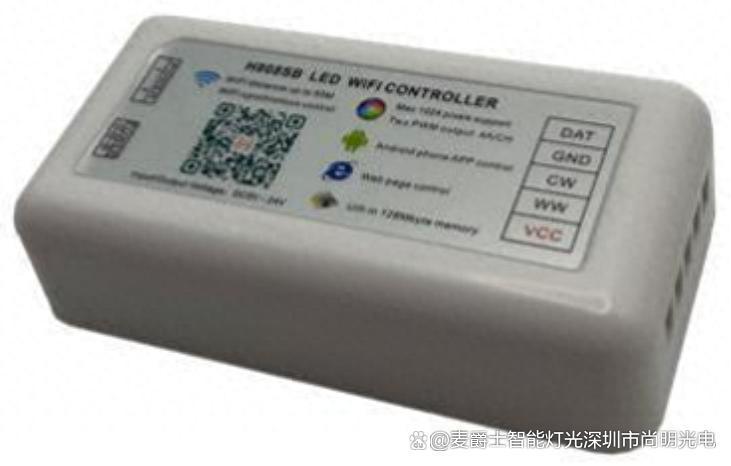

H808SB是麦爵士系统29中一款支持WiFi通信的LED控制器。它通常作为无线节点，接收来自麦爵士软件（如MADRIX 29）或硬件主控发出的Art-Net、sACN等网络协议信号，并将其转换为LED灯带或灯具可识别的SPI信号（如WS2811、WS2812B、SK6812等），从而实现对可寻址LED灯带的无线控制。简单来说，它是一个“无线接收器+驱动器”二合一的设备，特别适合布线不便或需要灵活移动的灯光项目。

二、主要功能与特点

1. 无线WiFi连接：支持2.4GHz WiFi，可通过路由器或直连方式与电脑、手机或平板通信。使用时无需复杂的网线部署，尤其适合中小型灯光装置、展览展示、家庭氛围灯等场景。

1. 多协议兼容：通过WiFi接收麦爵士软件发送的Art-Net或sACN信号后，可驱动多种常见LED灯带芯片，如WS2811、WS2812B、SK6812、APA102等，兼容性较强。

1. 多控制器同步：在系统29中，可同时使用多个H808SB控制器，每个控制器可单独设置IP地址或通道，实现分区控制。通过软件端的时间码或统一发送，多台H808SB可以保持同步效果。

1. 输出参数灵活：H808SB一般提供多个输出端口，每个端口可独立设置像素数量、颜色顺序（RGB/RBG/GRB等）及亮度限制，方便匹配不同灯带。

1. 内置网页配置：通过浏览器访问控制器的IP地址，可进行WiFi模式、协议、DMX起始地址等参数设置，不依赖专用配置软件也能完成基本调试。

1. 固件升级：部分版本支持在线固件升级，以修复问题或增加对新芯片的支持。

三、典型应用场景

• 小型舞台或DJ台灯光：利用WiFi连接，避免地面布线绊倒风险。
• 商业橱窗与展览：快速部署，根据展品位置灵活移动。
• 家庭氛围照明：与麦爵士软件或第三方控制器协同，打造动态光效。
• 临时性灯光装置：无需破坏墙体布线，缩短安装时间。

四、连接与设置步骤

1. 供电与连接灯带：为H808SB接入5V-24V直流电源（需根据灯带电压选择），并将灯带信号线与控制器的数据输出端相连，共地处理稳定。
2. 进入配置模式：控制器上电后，通过手机或电脑搜索其发出的WiFi热点，或将其接入局域网。在浏览器中输入默认IP（如192.168.4.1或192.168.1.100，具体见说明书）进入设置页面。
3. 配置WiFi模式：选择“STA模式”接入现有路由器，或“AP模式”直连。若多台使用，建议STA模式并设置不同IP。
4. 设置协议与输出：在页面中选择Art-Net或sACN模式，设置DMX起始地址、像素数量、颜色顺序。
5. 电脑端软件配置：打开麦爵士系统29，新建或打开工程，在设备管理器添加Art-Net节点（IP对应H808SB），然后进行像素映射（Patch）。可用“自动寻址”或手动分配。
6. 测试效果：确认软件正常输出后，发送测试图案或运行效果，观察灯带响应与颜色一致性。

五、常见问题与排查

• 灯带不亮或闪烁异常：先检查电源功率是否足够，地线是否接好。确认数据信号线与时钟线（如有）方向正确。
• WiFi连不上或多台不同步：检查路由器是否开启AP隔离；多台控制器建议路由器固定IP并关闭DHCP动态分配。如若使用AP模式多台直连需切换为同一通道避免干扰。
• 颜色不对：调整颜色顺序参数（RGB/BGR等），确保软件输出与H808SB设置保持一致。
• 控制延迟明显：关掉其他占用WiFi带宽的设备；尽量使用5GHz频段(如有)或改用有线网络延长器配合。

六、参数速查（以常见版本为例）

• 输入电压：DC 5-24V
• 控制芯片：支持WS2811/WS2812B/SK6812/APA102等（具体以固件版本为准）
• 输出端口：通常4-8个端口
• 单端口最大像素：512或1024像素（取决于刷新率与网络延迟）
• 通信协议：Art-Net, sACN (E1.31)
• WiFi标准：802.11 b/g/n 2.4GHz
• 配置方式：Web界面

七、

麦爵士智能灯光控制系统29结合H808SB LED WiFi控制器，为中小型LED灯光项目提供了一种经济、灵活的无线解决方案。它简化了繁琐的布线流程，同时借助Art-Net/sACN协议保持了与专业灯光控制软件的一致性。无论是灯光爱好者还是商业安装人员，只要适当设置WiFi环境并匹配灯带参数，就能快速体验动态灯光效果的魅力。对于超大型、高刷新率要求的项目，有线连接加专业光纤交换机仍然更为稳妥。建议用户在购买前确认灯带芯片型号与电源容量，以便充分发挥H808SB的性能。
